產品概述

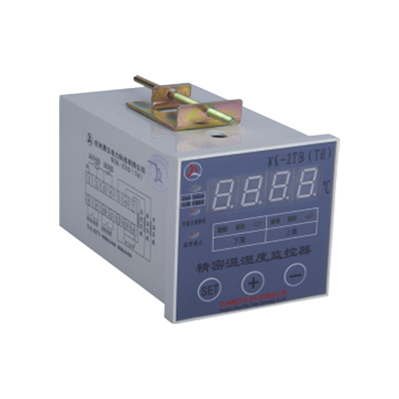

WK-ZTB（TH）溫度控制器屬智能型數顯區間溫度監控儀器,采用進口高性能溫度傳感器為感應器件。一路溫度監控，用數碼管顯示溫度設定值和測量值，可對工作環境溫度變化進行實時監控，并根據預設環境溫度控制點來啟動相應工作電路，強行改變環境，使溫度控制在設定值的范圍內，并帶有溫度超溫報警及超溫跳閘功能；主要用于電力部門使用的各種開關柜、端子箱、干式變壓器、箱式變電站、隔離開關、斷路器機構箱以及其他需控制溫濕度的相關領域。

工作原理

在待機狀態下，該產品通過溫度傳感器對環境溫濕度自動進行采樣、即時監控。當環境溫度高于控制設定值時控制電路啟動降溫負載，當環境溫度低于控制設定值減回差時停止降溫負載；當環境溫度高于超限報警設定值時，超限報警繼電器動作；當環境溫度低于超限報警設定值時減回差時，超限報警繼電器停止動作；當環境溫度高于跳閘溫度設定值時啟動跳閘功能。如此循環往復調節，實現精密自動監控。

主要技術指標

▲工作電源：AC220V,50Hz

▲使用環境(監控器): 溫度-25～+60℃,相對濕度≤90%RH

▲控溫范圍：-50～150℃可調

▲控溫精度：±1℃；

▲控溫回差：1～10℃

▲響應速度：典型值≤5s

▲輸    出：阻性負載AC220V 3A有源

▲報警輸出：無源觸點輸出（3A常開）

▲功    耗：≤3W

▲使用壽命：驅動負載不小于10⁸次

▲體    積：72×72×116mm³

安裝方式

嵌入式：在安裝面板上開孔尺寸67^+0.5×67^+0.5mm孔，通過安裝支架將控制器固定在面板上。
